- Описание
- Характеристики

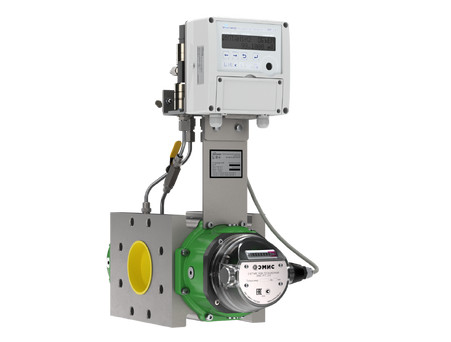

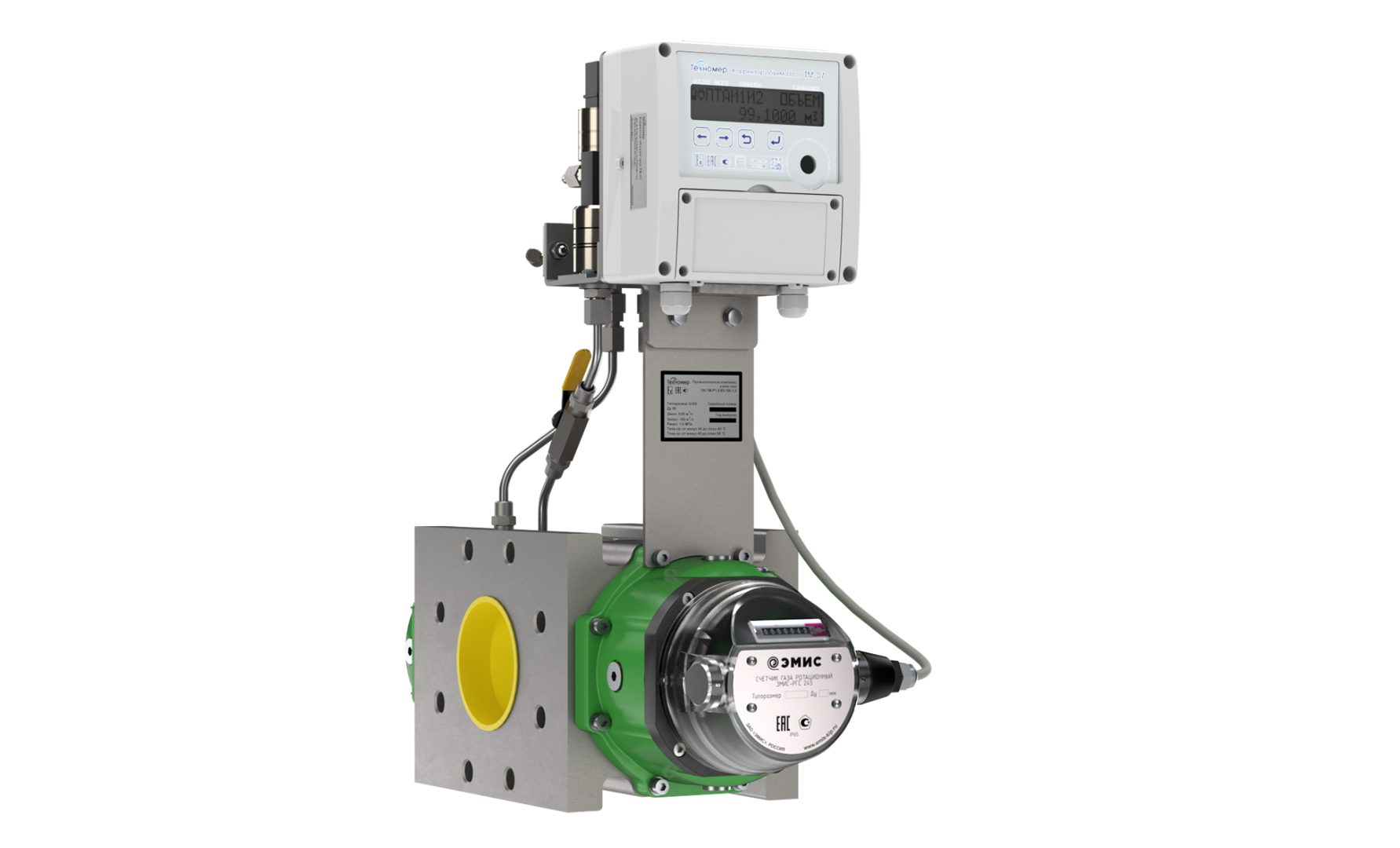

- на базе ротационного счётчика газа ЭМИС-РГС 245
- для промышленного сектора потребления газа (расход от 0,4 до 1600 м³/ч)
- диапазон температур измеряемой среды комплекса ПК-ТМ-Р1: от -30 до +60 °С
- контроль перепада давления на счетчике газа (опционально)
- измерение температуры технологических параметров окружающей среды (опционально)
- межповерочный интервал 5 лет
Комплексы ПК-ТМ применяются для измерения объема природного газа по ГОСТ 5542-2014 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода) в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.
Выполняемые функции
- Вычисление объёмного расхода и объёма газа, приведённых к стандартным условиям с использованием вычисленного коэффициента сжимаемости по ГОСТ 30319.2-2015 или ГОСТ Р 70927-2023;
- Наличие дополнительной информации в корректоре о узле учёта газа и его составе (диапазон расхода газа, дата выпуска комплекса, интервал поверки, тип счётчика газа диаметр условного прохода и др.);
- Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д.), данных архивов и журналов — суточного потребления и максимальных расходов с указанием времени и даты;
- Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS485 или оптического интерфейса;
- Передача информации в автоматическом режиме поставщику газа по протоколам CSD, FTP, TCP о режимах газоснабжения с помощью модулей телеметрии серии БПЭК-ЦК в составе ПК «ГАЗСЕТЬ»;
- Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
- Архивирование основных измеряемых и вычисляемых параметров;
- Архивы потребления: часовой архив до 12 месяцев 10 тысяч записей, суточные архивы 6 лет до 2500 записей;
- Архивы специальные: архив изменений, системный архив, архив событий;
-
Возможность работы по подстановочному значению расхода газа;
- Контроль температуры технологических параметров окружающей среды (опционально);
- Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания);
- Возможность работы с различными внешними интеллектуальными контроллерами телеметрии серии БПЭК/ЦК;
- Встроенный модуль телеметрии с автономным питанием (опционально);
- Возможность считывания данных по оптическому интерфейсу.
Конструкция
В состав комплекса входит:
- счётчик газа;
- корректор объёма газа;
- преобразователь давления;
- преобразователь температуры газа;
- датчик импульсов НЧ.
Опционально в состав комплекса может входить:
- преобразователь разности (перепада) давления;
- преобразователь температуры технологических параметров;
- интеллектуальный блок телеметрии.
В состав комплекса ПК-ТМ-P1 может входить внешний цифровой коммуникационный блок телеметрии:
- ПК-ТМ-Р1.БТ1 - с блоком телеметрии БПЭК-02/ЦК
- ПК-ТМ-Р1.БТ2 - с блоком телеметрии БПЭК-04/ЦК-EX
- ПК-ТМ-Р1.БТ3 - с блоком телеметрии БПЭК-05/ЦК
По вопросам приобретения просим обращаться на +7(800)2005-155 ; +7(8453)750-555 или sigma.eng@yandex.ru ; info@sigmasar.ru
Пределы допускаемой относительной погрешности измерения объема газа при рабочих условиях, %:
|
Для исполнения ПК-ТМ-Р1, Р1.БТ Модификация «2О»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax Модификация «3О»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax Модификация «4О»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax Модификация «У»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax |
±1,7 ±1,0
±1,5 ±0,9
±1,2 ±0,75
±0,9 ±0,6 |
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям указаны для всего диапазона условий эксплуатации, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости, %:
|
Для исполнения ПК-ТМ-Р1, Р1.БТ Модификация «2О»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax Модификация «3О»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax Модификация «4О»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax Модификация «У»: В диапазоне от Qmin до Qt В диапазоне от Qt до Qmax |
±1,8 ±1,1
±1,6 ±1,0
±1,3 ±0,85
±1,0 ±0,7 |
Диапазон измерения температуры рабочей среды:
- от -23,15 °С (включительно) до +60 °С по ГОСТ 30319.2-2015;
- от -40 °С до -23,15 °С (исключительно) по ГОСТ Р 70927-2023.
- вычисление коэффициента сжимаемости газа корректором ТМ-07 для диапазона от -40 °С до +60 °С производится совместно по ГОСТ 30319.2-2015 и ГОСТ Р 70927-2023.
Диапазоны расхода газа комплекса ПК-ТМ-Р1 с ротационными счетчиками газа ЭМИС-РГС 245
| Обозначение | Диаметр усл. прохода, Ду |
Qmax, м3/ч |
Диапазон рабочих расходов |
|||||||
| 1:40 | 1:50 | 1:80 | 1:100 | 1:130 | 1:160 | 1:200 | 1:250 | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| ПК-ТМ-Р1 G10 | 25 | 16 |
0,4 |
- |
- |
- |
- |
- |
- |
- |
| ПК-ТМ-Р1 G16 | 50 | 25 | - | 0,5 | - | - | - | - | - | - |
| ПК-ТМ-Р1 G25 | 50 | 40 | - | - | 0,5 | - | - | - | - | - |
| ПК-ТМ-Р1 G40 | 50 | 65 | - | - | - | - | 0,5 | |||
| ПК-ТМ-Р1 G65 | 50 | 100 | - | - | - | - | - | - | 0,5 | - |
| ПК-ТМ-Р1 G100 | 80 | 160 | - | - | - | - | - | - | - | 0,65 |
| ПК-ТМ-Р1 G160-80 | 80 | 250 | - | - | - | - | - | 1,6 | - | - |
| ПК-ТМ-Р1 G160-100 | 100 | 250 | - | - | - | - | - | 1,6 | - | - |
| ПК-ТМ-Р1 G250 | 100 | 400 | - | - | - | - | - | - | 2,0 | - |
| ПК-ТМ-Р1 G400-100 | 100 | 650 | - | - | - | - | - | - | 3,2 | - |
| ПК-ТМ-Р1 G400-150 | 150 | 650 | - | - | - | 6,5 | - | - | - | - |
| ПК-ТМ-Р1 G650 | 150 | 1000 | - | - | - | 10,0 | - | - | - | - |
| ПК-ТМ-Р1 G1000 | 200 | 1600 | - | - | - | 16 | - | - | - | - |
- Электропитание комплекса ПК-ТМ с корректором ТМ-07 осуществляется от комплекта литиевых батарей, обеспечивающих автономный режим работы комплекса (корректора) в течение 5 лет до плановой замены.
- Комплекс ПК-ТМ является взрывозащищенным оборудованием, соответствует требованиям гл.7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеет маркировку взрывозащиты 1Ex h ib IIB T4 Gb X
- Комплекс ПК-ТМ имеет степень защиты оболочки к воздействию пыли и влаги и соответствует классу IP65.
- Средний срок службы комплекса ПК-ТМ составляет 12 лет.
- Межповерочный интервал комплекса ПК-ТМ составляет 5 лет.
