- Описание
- Характеристики

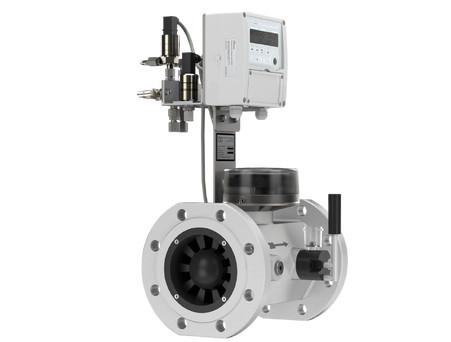

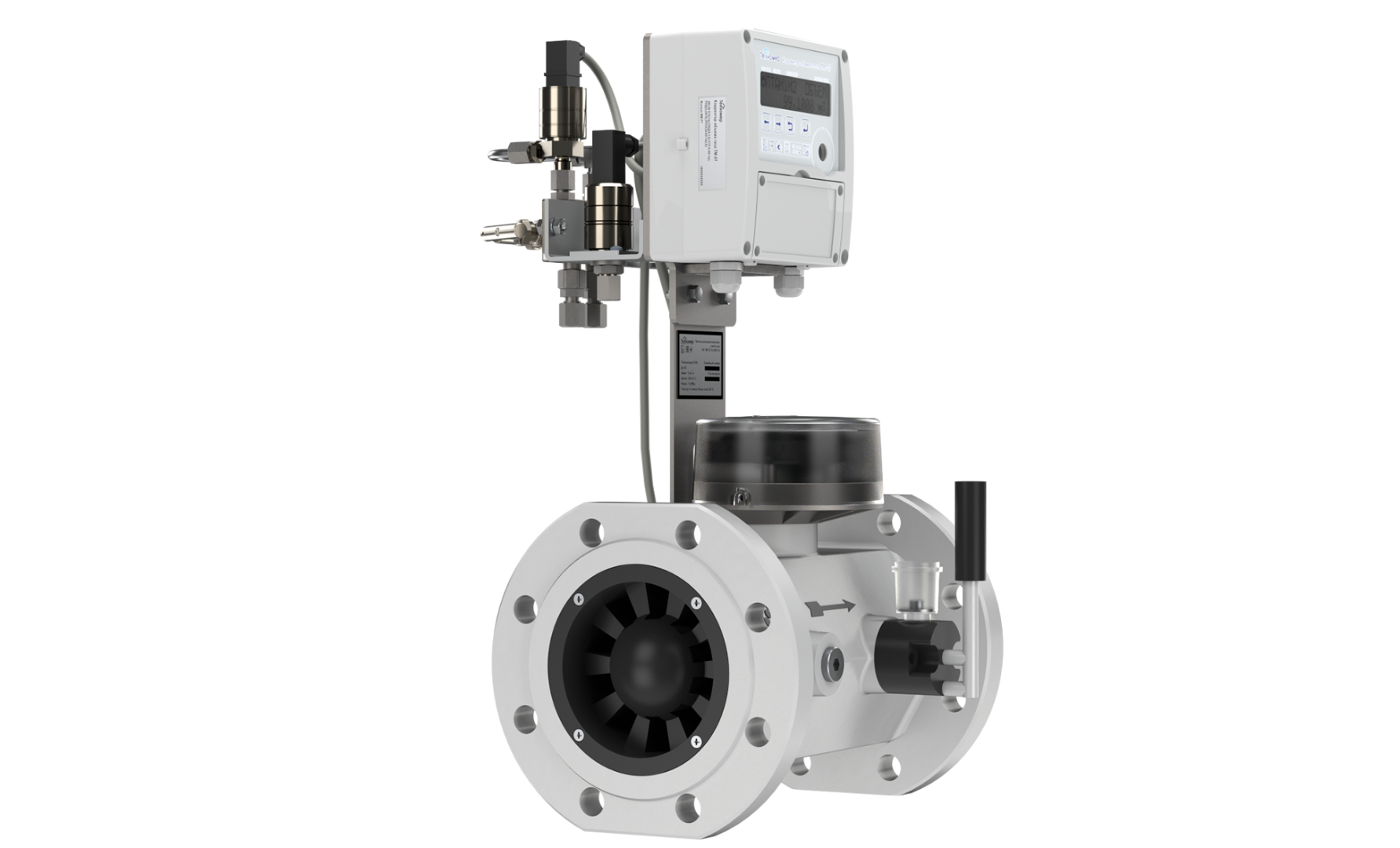

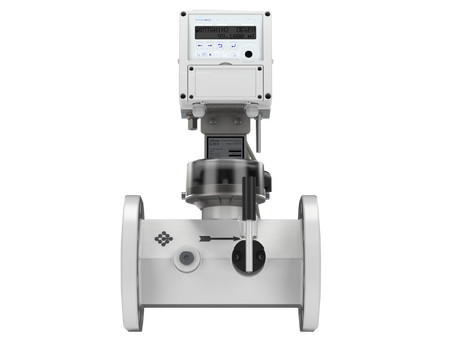

- на базе турбинного счётчика газа ТАУ-ТСГ
- для промышленного сектора потребления газа (расход от 8,0 до 1600 м³/ч)
- диапазон температур измеряемой среды комплекса ПК-ТМ-Т2: от -40 до +60 °С
- контроль перепада давления на счетчике газа (опционально)
- измерение температуры технологических параметров окружающей среды (опционально)
- межповерочный интервал 4 года
Комплексы ПК-ТМ применяются для измерения объема природного газа по ГОСТ 5542-2014 и других неагрессивных, сухих и очищенных газов (воздух, азот, аргон и т.п. за исключением кислорода) в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов.
Выполняемые функции
- Вычисление объёмного расхода и объёма газа, приведённых к стандартным условиям с использованием вычисленного коэффициента сжимаемости по ГОСТ 30319.2-2015 или ГОСТ Р 70927-2023
- Наличие дополнительной информации в корректоре о узле учёта газа и его составе (диапазон расхода газа, дата выпуска комплекса, интервал поверки, тип счётчика газа диаметр условного прохода и др.)
- Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д.), данных архивов и журналов — суточного потребления и максимальных расходов с указанием времени и даты.
- Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS485 или оптического интерфейса
- Передача информации в автоматическом режиме поставщику газа по протоколам CSD, FTP, TCP о режимах газоснабжения с помощью модулей телеметрии серии БПЭК-ЦК в составе ПТК «ГАЗСЕТЬ»
- Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
- Архивирование основных измеряемых и вычисляемых параметров;
- Архивы потребления: часовой архив до 12 месяцев 10 тысяч записей, суточные архивы 6 лет до 2500 записей;
- Архивы специальные: архив изменений, системный архив, архив событий.
- Возможность работы по подставному значению расхода.
- Контроль температуры технологических параметров окружающей среды (опционально)
- Контроль перепада давления на счетчике газа (опционально, не требует внешнего питания);
- Возможность работы с различными внешними интеллектуальными контроллерами телеметрии серии БПЭК/ЦК;
- Встроенный модуль телеметрии с автономным питанием (опционально)
- Возможность считывания данных по оптическому интерфейсу.
Конструкция
В состав комплекса входит:
- счётчик газа;
- корректор объёма газа;
- преобразователь давления;
- преобразователь температуры газа;
- датчик импульсов НЧ.
Опционально в состав комплекса может входить:
- преобразователь разности (перепада) давления;
- преобразователь температуры технологических параметров;
- интеллектуальный блок телеметрии.
В состав комплекса ПК-ТМ-Т2 может входить внешний цифровой коммуникационный блок телеметрии:
- ПК-ТМ-Т2.БТ1 - с блоком телеметрии БПЭК-02/ЦК
- ПК-ТМ-Т2.БТ2 - с блоком телеметрии БПЭК-04/ЦК-EX
- ПК-ТМ-Т2.БТ3 - с блоком телеметрии БПЭК-05/ЦК
По вопросам приобретения просим обращаться на +7(800)2005-155 ; +7(8453)750-555 или sigma.eng@yandex.ru ; info@sigmasar.ru
Пределы допускаемой относительной погрешности измерения объема газа, приведенного к стандартным условиям указаны для всего диапазона условий эксплуатации, с учетом погрешности измерения давления, температуры и вычисления коэффициента сжимаемости
Относительная погрешность измерения объема газа комплекса ПК-ТМ-Т2
|
Для исполнения ПК-ТМ-Т2, Т2.БТ Модификация «О»: В диапазоне от Qmin до 0,1 Qmax В диапазоне менее 0,1 Qmax до Qmax. Модификация «У»: В диапазоне от Qmin до Qmax |
±2,1 ±1,1
±1,0 |
Диапазон измерения температуры рабочей среды:
- от -23,15 °С (включительно) до +60 °С по ГОСТ 30319.2-2015;
- от -40 °С до -23,15 °С (исключительно) по ГОСТ Р 70927-2023.
- вычисление коэффициента сжимаемости газа корректором ТМ-07 для диапазона от -40 °С до + 60 °С производится совместно по ГОСТ 30319.2-2015 и ГОСТ Р 70927-2023.
Диапазоны расхода газа комплекса ПК-ТМ-Т2 с турбинными счетчиками газа ТАУ-ТСГ
| Обозначение | Диаметр DN, мм | Qmax, м3/ч |
Qmin, м3/ ч |
|
| 1:30 | 1:20 | |||
| ПК-ТМ-Т2 G100 | 80 | 160 |
- |
8 |
| ПК-ТМ-Т2 G160 | 80 | 250 | - | 13 |
| ПК-ТМ-Т2 G250 | 80 | 400 | 13 | 20 |
| ПК-ТМ-Т2 G250 | 100 | 400 | - | 20 |
| ПК-ТМ-Т2 G400 | 100 | 650 | 20 | 32 |
| ПК-ТМ-Т2 G400 | 150 | 650 | - | 32 |
| ПК-ТМ-Т2 G650 | 150 | 1000 | 32 | 50 |
| ПК-ТМ-Т2 G1000 | 150 | 1600 | 50 | 80 |
Электропитание комплекса ПК-ТМ с корректором ТМ-07 осуществляется от комплекта литиевых батарей, обеспечивающих автономный режим работы комплекса (корректора) в течение 5 лет до плановой замены.
Комплекс ПК-ТМ является взрывозащищенным, соответствует требованиям гл.7.3 ПУЭ, ГОСТ 31610.0-2019 (IEC 60079-0:2017) и ГОСТ 31610.11-2014 (IEC 60079-11:2011) и имеет маркировку взрывозащиты «1Ex ib IIВ T4 Gb X».
Комплекс ПК-ТМ имеет степень защиты оболочки к воздействию пыли и влаги и соответствует классу IP65.
Средний срок службы комплекса ПК-ТМ составляет 12 лет.
Межповерочный интервал комплекса ПК-ТМ составляет 5 лет.
