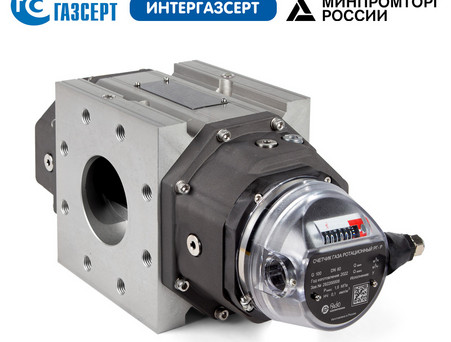

Ротационные счетчики газа РГ-Р типоразмеров G16–G1000 предназначены для учета природного и других неагрессивных газов в промышленных установках, магистральных трубопроводах, системах энергоснабжения.
Область применения
Ротационные счетчики газа РГ-Р используются для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов. Счетчики РГ-Р могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
При необходимости точного измерения мгновенного значения расхода газа, счетчики газа РГ-Р могут быть дополнительно оснащены высокочастотными датчиками А1К исполнения «Б».
Благодаря низкой потере давления и малой инерционности ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа, также в импульсном режиме работы.
Отличительные особенности
- Диапазон измерения: до 1:250.
- После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет.
- Корпус измерителя изготовлен из анодированного высокопрочного алюминия.
- Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
- Счетная голова вращается на 355°.
- Не требуется установки прямых участков до и после счетчика.
- Возможен горизонтальный и вертикальный монтаж счетчика.
Устройство и принцип работы
Принцип действия счетчиков газа РГ-Р основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчики состоят из корпуса, двух роторов, передней и задней крышки, редуктора и счетного механизма. На корпусе счетчиков могут быть расположены отверстия для измерения температуры, отбора давления и отверстия для установки монтажной скобы.
В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G16, G25, G40, G65, G100, G160, G250, G400, G650, G1000.
В зависимости от метрологических характеристик счетчики выпускаются в основном исполнении «О» или исполнениях «У», «2У».
В зависимости от размера корпуса счетчики выпускаются в базовом исполнении «Б» или в компактном исполнении «К» (для типоразмеров G16, G25 и G100).
В зависимости от типа счетного механизма (направления потока газа) счетчики выпускаются в конструктивных исполнениях однонаправленными или двунаправленными.
Счетчик газа РГ-Р может быть установлен на вертикальном или горизонтальном участке трубопровода.
С помощью стандартно поставляемого НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям. С помощью ВЧ датчика импульсов А1К исполнения «Б» (поставляется по заказу) на электронный корректор объема газа может быть передана информация о точном мгновенном значении рабочего расхода газа.
- Программа подбора счетчика РГ-Р
- Сертификат соответствия ТР ТС. Счётчики газа ротационные РГ-Р
- Руководство по эксплуатации. Счетчики газа ротационные РГ-Р
- Сертификат об утверждении типа СИ РГ-Р
- Сертификат о признании утверждения типа СИ. Республика Казахстан. Счётчики газа ротационные RABO
- РГ-Р. Cертификат о признании утверждения типа Республики Казахстан
- РГ-Р. Cертификат об утверждении типа Республики Армения
- Сертификат соответствия СДС Газсерт. Счётчики газа ротационные РГ-Р
- РГ-Р. Сертификат соответствия СДС Интергазсерт
По вопросам приобретения просим обращаться на +7(800)2005-155 ; +7(8453)750-555 или sigma.eng@yandex.ru
| Параметр | Значение |
|---|---|
| Типоразмер: | G16 – G1000 |
| Расход: | 0,4 – 1600 м3/ч |
| Условный диаметр: | DN50 – DN200 |
| Температура газа: | от −30 °C до +70 °C |
| Температура окружающей среды: | от −40 °C до +70 °C |
| Рабочее давление измеряемой среды: | не более 1,6 МПа |
| Рабочее давление: | PN16 |
| Класс защиты: | IP 65 |
| Материалы: | |
| • Корпус счетчика: | Алюминиевый сплав |
| • Роторы: | Алюминиевый сплав |
| • Счетная голова: | Стабилизированный к ультрафиолетовому излучению полимер |
| Маркировка взрывозащиты | 1 Ex ib IIB T4 Gb X |
| Перегрузка: | Кратковременно до 1,25Qмакс |
| Счетный механизм: | Восьмиразрядный механический роликовый |
| Импульсный выход: | 1 НЧ-выход, опционально 2 НЧ-выхода |
| Соединения: | |
| • Отбор давления: | 2 отверстия во фланцах |
| • Температура: | 2 отверстия для установки гильз |
| Средний срок службы: | 12 лет |
| Средняя наработка на отказ: | 100000 ч |
| Относительная влажность воздуха: | до 100 % |
Метрологические характеристики
* Исполнение счетчика «2У» возможно только для рабочих расходов, расположенных справа от утолщенной линии.
Пределы допускаемой относительной погрешности при измерении объема
1) Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
2) Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,1Qmax для исполнения «О» и 0,05Qmax для исполнения «У».
Основные технические характеристики
| Типоразмер | G16 | G25 | G40 | G65 | G100 | G160 | G250 | G400 | G650 | G1000 |
| Порог чувствительности, м3/ч | 0,08 | 0,08 | 0,08 | 0,08 | 0,15 | 0,15 | 0,2 | 0,4 | 0,7 | 1 |
| Емкость счетного механизма, м3 |
106 | 106 | 106 | 106 | 107 | 107 | 107 | 107 | 107 | 107 |
| Объем измерительной камеры, дм3 |
0,511) 0,95 |
0,511) 0,95 |
0,95 | 0,95 | 1,171) 2,78 |
3,1 | 4,68 | 4,68 10,52) |
15,7 | 19,7 |
| Цена деления ролика младшего разряда, м3 |
0,002 | 0,002 | 0,002 | 0,002 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,2 |
1) Исполнение "К"
2) Исполнение с номинальным диаметром DN150
| Типоразмер | Размеры | Вес, кг | ||||||
|---|---|---|---|---|---|---|---|---|
| Ду, мм | C, мм | A, мм | B, мм | H, мм | L, мм | K, мм | ||
| PN16 | ||||||||
| G16 (исп. К)* | 50 | 326 | 205 | 121 | 176 | 171 | 125 | 9 |
| G25 (исп. К)* | 50 | 326 | 205 | 121 | 176 | 171 | 125 | 9 |
| G16 (исп. Б)* | 50 | 378 | 230 | 148 | 220 | 171 | 125 | 11,5 |
| G25 (исп. Б)* | 50 | 378 | 230 | 148 | 220 | 171 | 125 | 11,5 |
| G40 | 50 | 378 | 230 | 148 | 190 | 171 | 125 | 11,5 |
| G65 | 50 | 378 | 230 | 148 | 190 | 171 | 125 | 11,5 |
| G100 (исп. К)* | 80 | 413 | 247 | 166 | 220 | 171 | 125 | 15 |
| G100 (исп. Б)* | 80 | 444 | 259 | 185 | 260 | 241 | 160 | 23 |
| G160 | 80 | 467 | 271 | 196 | 244 | 241 | 160 | 27,5 |
| G160 | 100 | 467 | 271 | 196 | 244 | 241 | 160 | 28 |
| G250 | 80 | 572 | 322 | 250 | 244 | 241 | 160 | 39 |
| G250 | 100 | 572 | 322 | 250 | 244 | 241 | 180 | 40 |
| G400 | 100 | 720 | 397 | 323 | 240 | 241 | 180 | 48,5 |
| G400 | 150 | 688 | 378 | 310 | 460 | 450 | 240 | 102 |
| G650 | 150 | 826 | 447 | 379 | 460 | 450 | 240 | 125 |
| G1000 | 200 | 932 | 500 | 432 | 460 | 600 | 295 | 145 |
* Типоразмеры G16, G25, G100 имеют компактные исполнения при одинаковом DN с базовым исполнением.
Для типоразмеров G16 и G25 стандартным является исполнение «Б», соответствующее по монтажным размерам счетчикам газа RVG и RABO типоразмеров G16 и G25. Для типоразмера G100 стандартным является исполнение «К», соответствующее по монтажным размерам счетчикам газа RVG G100 и RABO G100. Срок поставки типоразмеров G16 и G25 исполнения «К» и G100 исполнения «Б» согласовывается дополнительно.
