- Описание
Предназначен для измерения объема плавно меняющихся потоков очищенных одно и многокомпонентных неагрессивных газов, таких как природный газ, воздух, азот, аргон, инертных и других газов.
Счетчик газа ТАУ-ТСГ представляют собой фланцевый корпус, в проточной части которого последовательно по потоку расположен входной струевыпрямитель, турбинное колесо, установленное на оси редуктора, редуктор, корпус измерительного преобразователя. Струевыпрямитель, турбинное колесо, редуктор и корпус измерительного преобразователя представляют собой законченный узел – измерительный преобразователь, который устанавливается в корпус счетчика. Вращение измерительного турбинного колеса через механический редуктор и магнитную муфту передается на счетный механизм, показывающий суммарный объем газа при рабочих условиях, прошедший через счетчик. Таким образом, вращение турбинного колеса соответствует передаче определенного объема газа со входа счётчика на его выход.
Номера записей в реестре российской промышленной продукции:
- G100 Ду80 — 10644411;
- G160 Ду80 — 10644412;
- G250 Ду80 — 10644413;
- G250 Ду100 — 10644414;
- G400 Ду100 — 10644416;
- G400 Ду150 — 10644415;
- G650 Ду150 — 10644418;
- G1000 Ду150 — 10644417.
Документация:
- Руководство по эксплуатации счетчика газа турбинного ТАУ-ТСГ (версия 1)
- Сертификат ТР ТС 012/2011 ТСГ ЕАЭС RU C-RU.АЖ58.В.05474/24 от 31.05.2024
- Приказ 2064 об утверждении типов СИ ТАУ-ТСГ
Технические характеристики:
- диапазон температур окружающей среды: от -40 до +70 °С;
- диапазон температур измеряемой (рабочей) среды: от -40 до +60 °C;
- средний срок службы: 12 лет;
- межповерочный интервал: 4 года;
- степень защиты счётчика от проникновения пыли и воды: IP65;

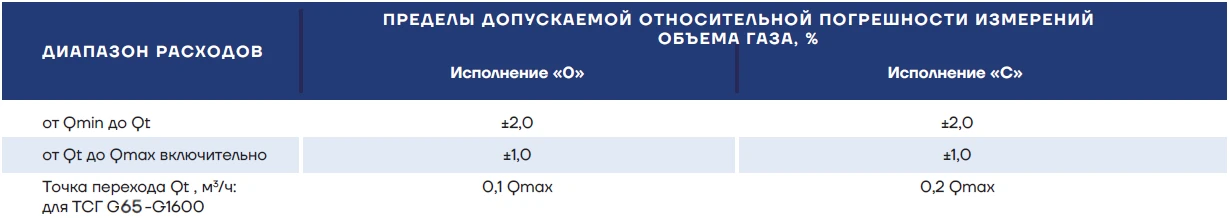

- пределы допускаемой относительной погрешности в диапазоне расходов, %:

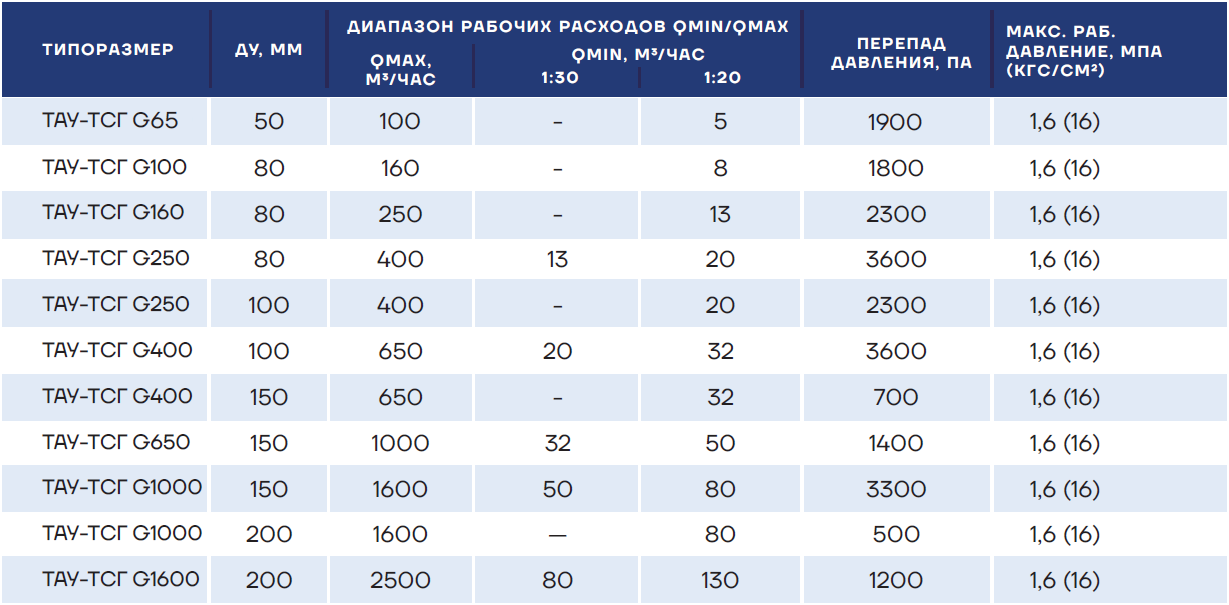

Основные технические характеристики:
