Назначение

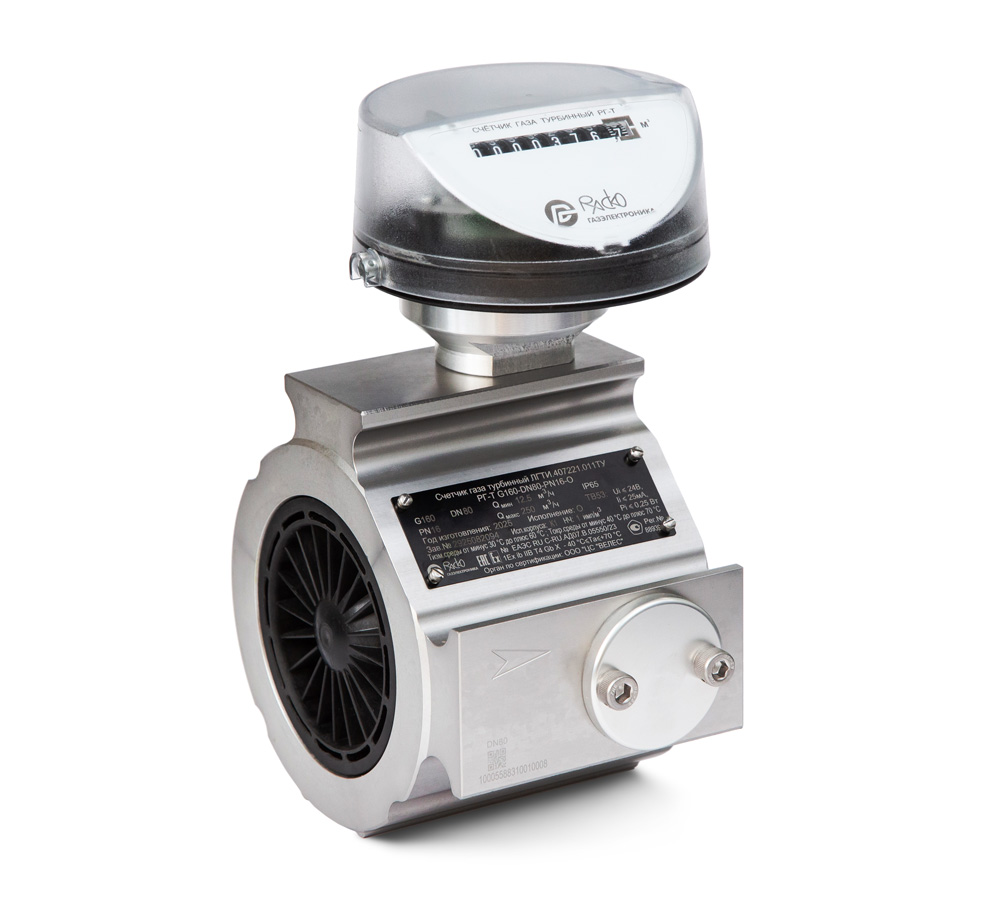

Турбинные счетчики газа РГ-К предназначены для технологического (внутрихозяйственного) учета объема плавно меняющегося потока природного газа, а также других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, системах энергоснабжения.
Турбинный счетчик газа РГ-К. Информационный буклет.
Конструкция
- корпус счетчика;
- турбинное колесо;
- счетный механизм С1;
- магнитная муфта;
- струевыпрямитель;
- измерительный картридж;
- многоступенчатый редуктор.
Измерительный картридж устанавливается в корпус счетчика с помощью мягких уплотнительных колец. Благодаря этому счетчик устойчив к любым крутящим и изгибающим напряжениям, возникающим при установке.
Высокая эксплуатационная надежность счетчика РГ-К достигается за счет высокоточных шарикоподшипников, а также высокоточной обработки корпуса и всех движущихся частей.
Все алюминиевые детали, включая турбинное колесо, подвергаются твердому анодированию для уменьшения трения и повышения устойчивости к механическому износу и химическим воздействиям.
Для увеличения срока службы в случаях высокой степени загрязнения измеряемой среды рекомендуется устанавливать масляный насос.
Потеря давления минимизируется за счет струевыпрямителя на входе счетчика, шарикоподшипников с низким коэффициентом трения.
Приборы РГ-К имеют безфланцевое исполнение и устанавливаются между входным и выходным фланцами трубопровода.
Счетчик РГ-К DN25 имеет фланцевое исполнении с резьбовыми отверстиями.
По вопросам приобретения просим обращаться на +7(800)2005-155 ; +7(8453)750-555 или sigma.eng@yandex.ru ; info@sigmasar.ru
- Типоразмер счетчика от G10 до G1000.
- Расход от 16 до 1600 м3/ч.
- Условный диаметр — от DN25 до DN150.
- Рабочее давление — PN16
- Диапазон измерения — до 1:30
- Диапазон температур измеряемой среды от -30 °С до +60 °С
- Диапазон температур окружающей среды от -40 °С до +70 °С
- Степень защиты счетчика от внешних воздействий IP65 по ГОСТ 14254-2015
- Корпус счетчика изготовлен из анодированного высокопрочного алюминия
- Ручная смазка шарикоподшипников с помощью масляного насоса
- Не требует технического обслуживания благодаря постоянной смазке шарикоподшипников (опционально)
- Счетный механизм может вращаться на 355°
- Рекомендуемая длина прямого участок перед счетчиком 3DN, после счетчика 2DN
- Возможна горизонтальная и вертикальная установка
Поток измеряемого газа вращает турбинное колесо. Количество его оборотов пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.
Счетчик газа РГ-К отображает рабочий объем газа с помощью восьмиразрядного счетного механизма.
Пределы допускаемой относительной погрешности при измерении объема
| Исполнение | Диапазон объемного расхода | Пределы допускаемой относительной погрешности при измерении объема*, % |
|---|---|---|
| «О» | от Qmin до Qt от Qt до Qmax включ. |
±2,0 ±1,0 |
| «O1» | от Qmin до Qt от Qt до Qmax включ. |
±3,0 ±1,5 |
| «O2» | от Qmin до Qmax включ. | ±2,0 |
где Qt – значение переходного объёмного расхода при рабочих условиях, которое соответствует 0,2Qmax
* Пределы относительной погрешности при измерении объема нормированы во всём диапазоне рабочих условий счетчика.
Диапазоны рабочих расходов турбинных счетчиков газа РГ-К
| Типоразмер | DN, мм | Qmax, м3/ч | Диапазон рабочих расходов Qmin/Qmax | ||
|---|---|---|---|---|---|
| 1:30 | 1:20 | 1:10 | |||
| Qmin, м3/ч | |||||
| G10 | 25 | 16 | - | - | 2 |
| G16 | 25 | 25 | - | - | 2,5 |
| G25 | 25 | 40 | - | - | 4 |
| G25 | 40 | 40 | - | - | 4 |
| G40 | 40 | 65 | - | - | 6,5 |
| G40 | 50 | 65 | - | 5 | 6,5 |
| G65 | 50 | 100 | - | 8 | 10 |
| G100 | 80 | 160 | - | 8 | 16 |
| G160 | 80 | 250 | 8 / 10* | 12,5 | 25 |
| G250 | 80 | 400 | - | 20 | 40 |
| G160 | 100 | 250 | - | 12,5 | 25 |
| G250 | 100 | 400 | 12,5 / 16* | 20 | 40 |
| G400 | 100 | 650 | 20 | 32,5 | 65 |
| G400 | 150 | 650 | - | 32,5 | 65 |
| G650 | 150 | 1000 | 35,5 | 50 | 100 |
| G1000 | 150 | 1600 | - | 80 | 160 |
* Для данных типоразмеров доступны расширения 1:25
