С 10 июня 2025 года Распоряжением ООО «Газпром межрегионгаз» №81-Р/44 утвержден и введен в действие Стандарт СТО Газпром газораспределение 2.4-13-1-2025 «Проектирование, строительство и эксплуатация объектов газораспределения и газопотребления. Узлы измерений расхода газа. Общие технические условия».
Новый Стандарт разработан с целью определения общих подходов к проектированию узлов измерений расхода газа (УИРГ), упрощения процедуры выбора и согласования технических решений, а также снижения затрат на строительство и эксплуатацию объектов. Однако, как и любой новый нормативный документ, он вводит ряд требований, которым могут не соответствовать ранее установленные узлы учета.
Ключевое изменение: Требования к точности

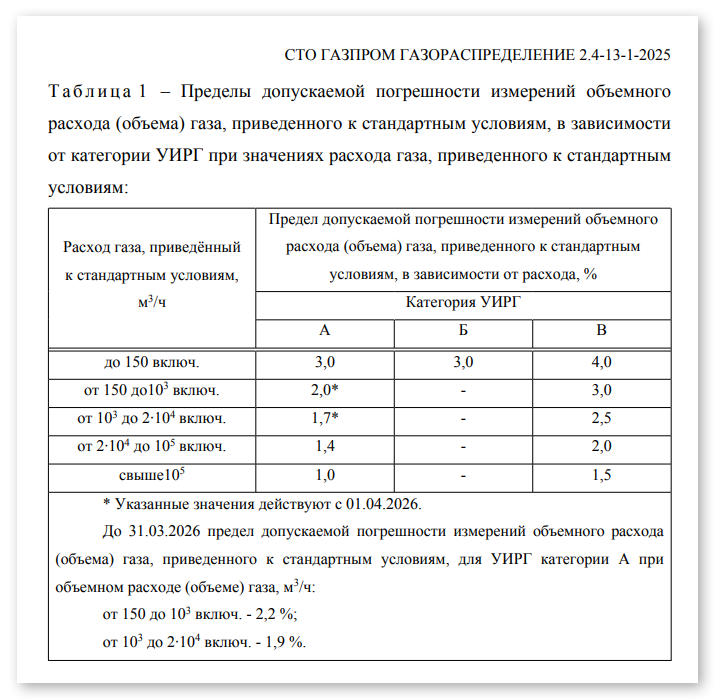

Особое внимание в новом Стандарте уделено разделу 6 «Требования к показателям точности». Пределы допускаемой погрешности измерений, указанные в п. 6.1 (Таблица 1) СТО Газпром 2.4-13-1-2025, отличаются от привычных норм, установленных ранее в:
- ГОСТ Р 8.741-2019;
- Постановлении Правительства РФ от 16.11.2020 № 1847.
Поскольку большинство выпускаемых в настоящее время турбинных, ротационных и ультразвуковых расходомеров для промышленных потребителей ориентированы на старые требования (погрешность 1% и 2%), их стандартные исполнения не во всех диапазонах расходов и давлений смогут соответствовать более жестким требованиям нового Стандарта.

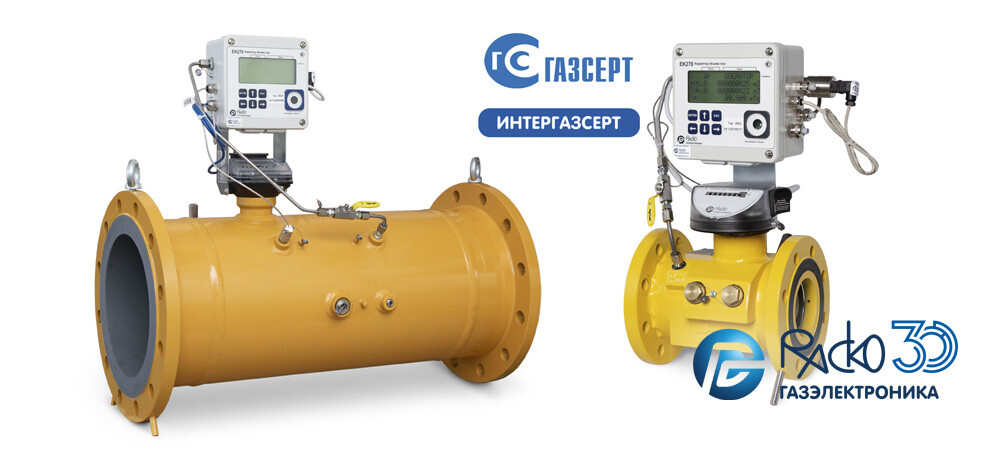

Комплексы СГ-ЭК исполнения 2У
Для успешного прохождения проектирования и согласования УИРГ по новым правилам компаниям необходимо использовать оборудование с улучшенными метрологическими характеристиками.
Измерительные комплексы СГ-ЭК на базе турбинных (РГ-Т) и ротационных (РГ-Р) счетчиков газа исполнения 2У обладают пределом допускаемой погрешности измерений объемного расхода газа в рабочих условиях на уровне 0,9%.
Главный вывод:
Измерительные комплексы СГ-ЭК-Р и СГ-ЭК-Т на базе счетчиков газа РГ-Р и РГ-Т исполнений 2У в полном объеме и во всех диапазонах расходов и давлений соответствуют требованиям СТО Газпром газораспределение 2.4-13-1-2025.
Материал подготовлен на основе статьи «Измерительные комплексы СГ-ЭК: Соответствие требованиям СТО Газпром 2.4-13-1-2025».
Автор: Гусев Дмитрий Александрович, Технический директор ООО «РАСКО Газэлектроника»
