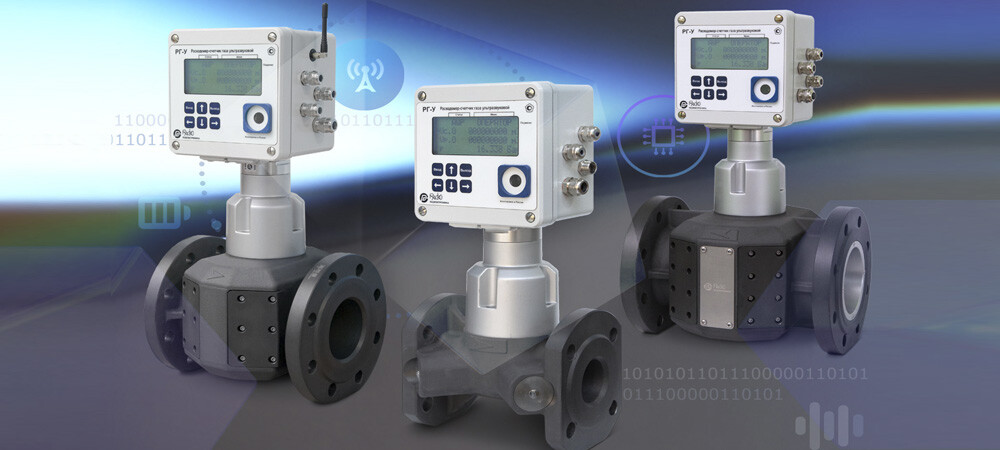

Приказом №1479 от 27.07.2026г. Федерального агентства по техническому регулированию и метрологии утвержден тип средств измерений Расходомеры-счетчик газа ультразвуковые РГ-У (регистрационный №99041-26). Данные расходомеры органично дополняют линейку турбинных и ротационных счетчиков газа, значительно расширяя сферы применения нашего оборудования.
Расходомеры-счетчики газа ультразвуковые РГ-У предназначены для измерения объемного расхода и объема, приведенных к стандартным условиям по ГОСТ 2939–63, природного газа и других многокомпонентных и однокомпонентных газов, находящихся в однофазном состоянии.
Принцип действия ультразвуковых расходомеров-счетчиков газа основан на измерении объемного расхода и объема газа при рабочих условиях ультразвуковым методом, абсолютного давления, температуры газа и вычисления объемного расхода и объема газа, приведенных к стандартным условиям.
Ультразвуковой метод измерений объемного расхода и объема газа при рабочих условиях основан на зависимости разности времен прохождения ультразвукового импульса по направлению и против направления течения газа между электроакустическими преобразователями от средней скорости газа вдоль акустического пути. Измеряя разницу времени прохождения ультразвукового импульса между электроакустическими преобразователями, установленными в корпусе, счетчики измеряют расход и объем газа в рабочих условиях.
Расходомер-счетчик газа РГ-У измеряет параметры состояния газа: давление и температуру, вычисляет коэффициент сжимаемости, объем и объемный расход газа, приведенные к стандартным условиям. Коэффициент сжимаемости в счетчике может вычисляться в соответствии с ГОСТ 30319.2–2015, ГОСТ 30319.3–2015, ГОСТ Р 70927–2023 (при температуре газа ниже минус 23,15 °С) или вводится в качестве условно-постоянной величины.
Промышленные расходомеры-счетчики газа ультразвуковые РГ-У разработаны с учетом требований ГОСТ 8.611-2024 и СТО Газпром газораспределение 2.4-13-1-2025.
На расходомеры-счетчики газа РГ-У получены
- РГ-У. Сертификат соответствия ТР ТС 012/2011
- РГ-У. Декларация о соответствии ТР ТС 020/2011
- РГ-У. Описание типа средства измерений
Исполнения расходомера-счетчика газа РГ-У:
РГ-У [1]-[2]-[3]-[4]-[5]-[6]-[7]-[8]-[9]
[1] – номинальный внутренний диаметр (условный проход), выбирается из ряда DN50, DN80, DN100, DN150, DN200, DN250, DN300;
[2] – диапазон измерений объемного расхода: 1:100; 1:160; 1:200;
[3] – диапазон измерений рабочего давления, МПа, выбирается из ряда:
- 0,2 – для диапазона от 0,08 до 0,20 МПа;
- 0,5 – для диапазона от 0,1 до 0,5 МПа;
- 0,75 – для диапазона от 0,15 до 0,75 МПа;
- 1,0 – для диапазона от 0,2 до 1,0 МПа;
- 1,7 – для диапазона от 0,4 до 1,7 МПа;
[4] – диапазон измерений температуры рабочей среды, выбирается из ряда:
- ТС – для диапазона от минус 30 до плюс 60 °С;
- ТР – для диапазона от минус 40 до плюс 60 °С;
[5] –исполнение в зависимости от метрологических характеристик: О, 4С, 6С;
[6] – тип корпуса:
- К1 – литой;
- К2 – сварной с металлическими кожухами;
- К3 – сварной без металлических кожухов;
[7] – конструктивное исполнение по монтажу ИВК:
- И1 – моноблочное исполнение;
- И2 – выносное исполнение;
[8] – наличие встроенного контроллера телеметрии:
- М0 – без встроенного контроллера телеметрии;
- М1 – со встроенным контроллером телеметрии;
[9] – наличие дополнительного термопреобразователя сопротивления для измерения температуры окружающей среды:
- 0 – без термопреобразователя сопротивления;
- Т2 – с термопреобразователем сопротивления;
Расходомеры-счетчики газа ультразвуковые РГ-У могут поставляться в комплекте с прямыми участками.
По вопросам приобретения и консультации просим обращаться: +7 (800) 2005-155 ; +7 (8453) 750-555 или sigma.eng@yandex.ru
