Комплексы СГ-ЭК для измерения объёма газа
Точный коммерческий учёт природного газа требует применения оборудования, способного учитывать не только фактический объём прошедшего через газопровод газа, но и параметры среды, влияющие на его объём. Именно для этих задач предназначены измерительные комплексы СГ-ЭК производства ООО «РАСКО Газэлектроника».
ТД СИГМА, являясь дилером компании ООО «РАСКО Газэлектроника», предлагает комплексы СГ-ЭК для организации измерения расхода и количества природного газа на коммунальных и промышленных объектах.
Оборудование предназначено для измерения рабочего и приведённого к стандартным условиям объёма природного газа, а также других неагрессивных, сухих и очищенных газов — в частности, воздуха, азота и аргона.
Что представляет собой комплекс СГ-ЭК

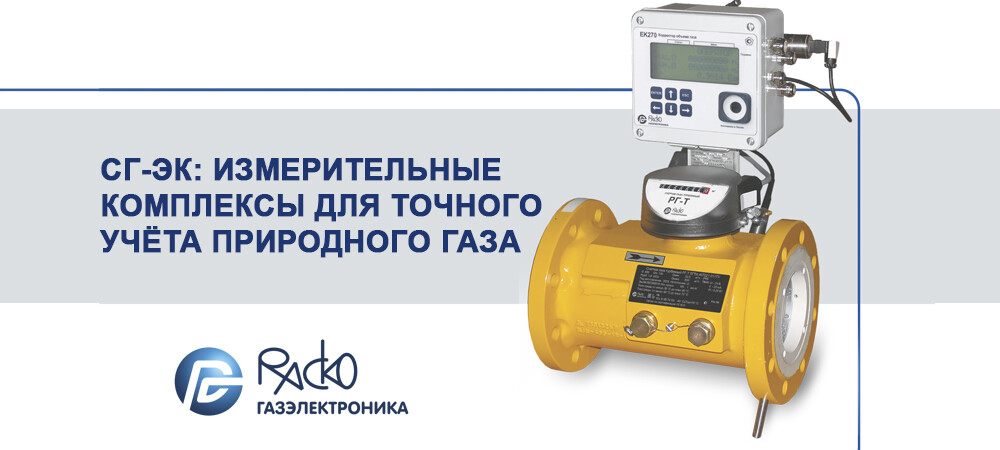

Комплекс СГ-ЭК объединяет счётчик газа и электронный корректор объёма ЕК270. Корректор получает данные о параметрах газа и выполняет автоматическую коррекцию показаний с учётом давления, температуры и коэффициента сжимаемости.
Расчёт коэффициента сжимаемости осуществляется в соответствии с ГОСТ 30319.2-2015.
В зависимости от выбранного счётчика предусмотрены следующие исполнения:
- СГ-ЭК-Т на базе турбинного счётчика РГ-Т;
- СГ-ЭК-Т на базе турбинного счётчика СГ;
- СГ-ЭК-Р на базе ротационного счётчика РГ-Р;
- СГ-ЭК-Р на базе ротационного счётчика RABO.
Такое исполнение позволяет подобрать конфигурацию комплекса с учётом требуемого диапазона расхода, рабочего давления и особенностей конкретного объекта.
Автоматическая коррекция объёма газа
Одной из ключевых функций СГ-ЭК является автоматическое приведение измеренного объёма газа к стандартным условиям.
Корректор оснащается встроенными преобразователями давления и температуры рабочей среды. Дополнительно может устанавливаться преобразователь температуры окружающей среды, а также преобразователь перепада давления.
В результате система позволяет получать и обрабатывать данные о:
- рабочем объёме газа;
- объёме газа, приведённом к стандартным условиям;
- давлении газа;
- температуре газа;
- коэффициенте сжимаемости;
- перепаде давления на счётчике или фильтре;
- текущем расходе при соответствующей комплектации датчиками импульсов.
Полученные параметры могут сохраняться в архиве корректора и использоваться для последующего анализа работы узла учёта.
Диапазон рабочих расходов СГ-ЭК
Комплексы СГ-ЭК рассчитаны на широкий диапазон рабочих расходов. В зависимости от исполнения и применяемого счётчика диапазон составляет:
- СГ-ЭК-Р на базе РГ-Р: от 0,4 до 1600 м³/ч;
- СГ-ЭК-Т на базе РГ-Т: от 5 до 6500 м³/ч;
- СГ-ЭК-Р на базе RABO: от 0,4 до 1600 м³/ч;
- СГ-ЭК-Т на базе СГ: от 8 до 4000 м³/ч.
Конкретное исполнение выбирается с учётом параметров газопровода и требуемого диапазона измерения.
Максимальное рабочее избыточное давление зависит от используемого счётчика. Для различных исполнений предусмотрена работа при давлениях до 1,6 МПа, а для отдельных вариантов турбинных счётчиков — до 7,5 и 10 МПа.
Контроль давления, температуры и перепада давления
Для стабильной работы узла учёта важно контролировать основные параметры газа. В составе СГ-ЭК предусмотрено измерение температуры и давления непосредственно в зоне установки счётчика.
При необходимости комплекс комплектуется преобразователем перепада давления. Это особенно актуально для ротационных и турбинных счётчиков, для которых контроль перепада давления является частью требований к эксплуатации.
Вариант СГ-ЭК с соответствующей комплектацией позволяет архивировать значения перепада давления и передавать измеренные данные дистанционно.
Верхние пределы измерения перепада давления преобразователем могут составлять до 40 кПа, а предел основной приведённой погрешности измерения — не более 0,1%.
СГ-ЭК для работы во взрывоопасных зонах
Комплексы СГ-ЭК выпускаются во взрывозащищённом исполнении и предназначены для применения в соответствии с требованиями ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Маркировка взрывозащиты оборудования: 1Ex ib IIB T4 Gb X.
Это позволяет использовать соответствующие исполнения комплекса на объектах, где предъявляются специальные требования к оборудованию, устанавливаемому во взрывоопасных зонах.
При выборе и монтаже оборудования необходимо учитывать требования эксплуатационной документации, проектных решений и нормативных документов, действующих для конкретного объекта.
Межповерочный интервал — 5 лет
Для комплекса СГ-ЭК установлен межповерочный интервал 5 лет.
Корректор оснащается внутренними элементами питания, срок работы которых составляет 5 лет. Как правило, их замена может выполняться одновременно с поверкой корректора, что позволяет оптимизировать техническое обслуживание оборудования.
Комплекс рассчитан на автономную работу от внутреннего или внешнего источника питания в зависимости от исполнения.
Удобство монтажа и совместимость оборудования
Конструкция СГ-ЭК предусматривает поставку комплекса в собранном виде. Корректор устанавливается на счётную голову или корпус счётчика, а импульсные трубки от преобразователя давления до места отбора давления устанавливаются заранее.
Монтаж комплекса в основном сводится к установке счётчика в трубопровод.
Для СГ-ЭК могут поставляться комплекты прямых участков КПУ-СГ-ЭК, соответствующие требованиям эксплуатационной документации и ГОСТ Р 8.740-2011.
Отдельным преимуществом является совместимость ряда исполнений по монтажным размерам. Например, турбинные счётчики РГ-Т совместимы по монтажным размерам с ранее выпускавшимися счётчиками TRZ. Это позволяет в предусмотренных технической документацией случаях выполнить замену оборудования без доработки измерительной линии.
Ротационные счётчики РГ-Р и RABO также взаимозаменяемы по монтажным размерам в соответствующих исполнениях.
Работа с системой дистанционного сбора данных
СГ-ЭК может применяться совместно с модулем телеметрии МТЭК-02 и программным комплексом СОДЭК.
Такое решение позволяет организовать автоматизированный сбор информации с оборудования и использовать комплексы СГ-ЭК в системах дистанционного контроля данных на промышленных и коммунальных объектах.
Программное обеспечение СОДЭК предназначено для считывания и обработки текущих и архивных данных с электронных корректоров объёма газа. Пользователь может работать с информацией о расходе, давлении, температуре, коэффициенте сжимаемости и других параметрах.
Данные могут отображаться в виде таблиц, графиков и отчётов, а также экспортироваться в текстовые файлы и формат Microsoft Excel.
Предусмотрена возможность автоматизации считывания информации по заданному графику и передачи данных во внешние информационно-управляющие системы.
Основные технические характеристики
В зависимости от исполнения комплексы СГ-ЭК имеют следующие основные параметры:
- измеряемая среда — природный газ по ГОСТ 5542 и другие неагрессивные сухие очищенные газы;
- температура измеряемой среды — от -23 до +60 °C;
- температура окружающего воздуха — от -40 до +60 °C;
- диапазоны измерения абсолютного давления — от 0,08 до 7,5 МПа в зависимости от установленного преобразователя;
- относительная погрешность измерения давления — до ±0,35%;
- относительная погрешность измерения температуры — до ±0,1%;
- межповерочный интервал — 5 лет;
- взрывозащищённое исполнение — 1Ex ib IIB T4 Gb X.
Пределы относительной погрешности измерения объёма газа, приведённого к стандартным условиям, зависят от исполнения комплекса и диапазона расходов.
Для ряда исполнений на участке от минимального расхода до верхнего значения диапазона погрешность составляет ±1,0%. Для других исполнений предусмотрены диапазоны с погрешностью ±2,1% и ±1,1% в зависимости от рабочего расхода и значения переходного расхода Qt.
Требования к эксплуатации
Перед комплексом СГ-ЭК на газопроводе необходимо предусмотреть установку фильтра для очистки газа от механических примесей.
Для ротационных и турбинных счётчиков необходимо контролировать перепад давления в соответствии с требованиями эксплуатационной документации и ГОСТ Р 8.740-2011.
При использовании преобразователя перепада давления его подключение выполняется с учётом конструкции применяемого счётчика и соответствующей измерительной схемы.
Техническое обслуживание составных частей комплекса выполняется в соответствии с эксплуатационной документацией на корректор и установленный счётчик газа.
Преимущества комплекса СГ-ЭК
СГ-ЭК представляет собой комплексное решение для организации измерения количества газа с автоматической коррекцией объёма.
К основным особенностям оборудования относятся:
- измерение рабочего и приведённого к стандартным условиям объёма газа;
- автоматический учёт давления и температуры;
- расчёт коэффициента сжимаемости по ГОСТ 30319.2-2015;
- возможность контроля перепада давления;
- широкий диапазон рабочих расходов;
- различные варианты исполнения на базе турбинных и ротационных счётчиков;
- автономное питание;
- возможность дистанционного сбора данных;
- взрывозащищённое исполнение;
- межповерочный интервал 5 лет;
- возможность интеграции с системой СОДЭК и модулем телеметрии МТЭК-02.
СГ-ЭК от ООО «РАСКО Газэлектроника» — поставка через ТД СИГМА
Комплексы СГ-ЭК производства ООО «РАСКО Газэлектроника» могут использоваться при создании систем коммерческого и технологического учёта газа на промышленных и коммунальных объектах.
ТД СИГМА как дилер ООО «РАСКО Газэлектроника» предлагает комплексы СГ-ЭК в различных исполнениях — на базе турбинных и ротационных счётчиков. Подбор оборудования выполняется с учётом рабочего давления, требуемого расхода, типа счётчика, условий эксплуатации и требований к передаче данных.
При выборе комплекса важно учитывать не только максимальный расход, но и весь рабочий диапазон, параметры газа, особенности измерительной линии, требования к контролю перепада давления и условия установки.
ТД СИГМА поможет подобрать подходящее исполнение СГ-ЭК и организовать поставку оборудования для объекта: +7 (800) 2005-155 ; +7 (8453) 750-555 или sigma.eng@yandex.ru
